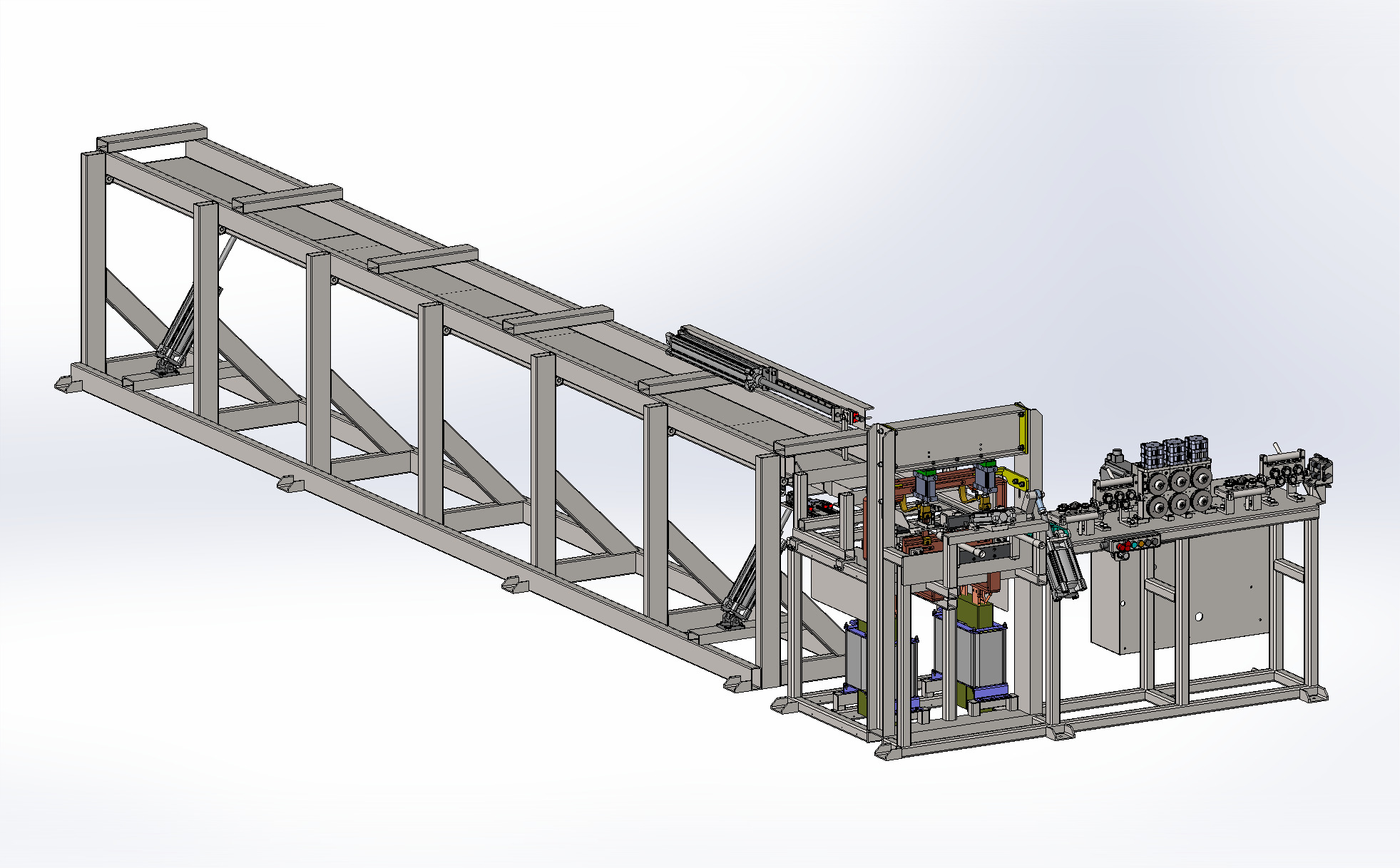

Станок для сварки арматурных плоских каркасов МД
Технические характеристики станка МД-300
- номинальное напряжение эл. сети — 380 В;
- количество точек сварки — 2-4 шт;
- ширина свариваемых каркасов — до 600 мм;
- длина свариваемых каркасов — до 3000 мм;
- диаметры свариваемых поперечных прутков — 4-6 мм;
- диаметры свариваемых продольных прутков — 4-16 мм;
- шаг поперечных прутков — 50-550 мм (плавно);
- шаг продольных прутков — 70-580 мм (плавно);
- количество свариваемых поперечных прутков в минуту — до 30 шт;
- материал прутков — B-I, Вр-I, A-I, A-III;
- мощность сварочных трансформаторов — 75кВт х 2;
- мощность (длительная/максимальная), кВА — 40/75;
- подача поперечного прутка — автоматически с бухты;
- перемещение каркаса во время работы — с помощью каретки;
- расход свободного воздуха — 1 м3/мин;
- давление воздуха — 0,6 (~5,0) (кгс/см2);
- расход охлаждающей воды — 900 л/час;
- масса — 1200-1500 кг.
Техническое оснащение
Комплектация станка имеет следующие преимущества:
- быстрая регулировка размеров ячейки в каркасе посредством направляющих типа «ласточкин хвост»;
- регулируемое расстояние между верхними подвижными электродами в пределах размера координатного стола;
- сервопривод с модулем продольного перемещения для производства ровных каркасов с переменным шагом;
- пульт для плавного изменения шага между поперечными прутками.
Готовый каркас направляется в зону складирования при подаче первого прутка следующего каркаса в зону сварки. Для этого станок снабжен сервокареткой с захватами. Для удобной выгрузки готовых каркасов пакетировщик оборудован вывозной телегой.
Изготовление плоских арматурных каркасов на двухветвевой сварочной машине осуществляется в трех режимах:
- автоматический. Подача проволоки, арматуры с бухт;
- полуавтоматический. Для контактной сварки мерных прутков;
- расширенной функциональности. До пяти точек сварки на сетке.
Завод-производитель «ПромСетка» предлагает купить станок для сварки плоских каркасов предприятиям по всей России и странам СНГ. Станок предназначен для эксплуатации в условиях регулярных промышленных нагрузок. В продаже — серия сварочных аппаратов на заказ с отличными практическими характеристиками для оснащения производственных линий.
Изготовленные на станке металлокаркасы применяются:
- в производстве сборного железобетона на заводах ЖБИ;
- в строительстве монолитных железобетонных конструкций.
Применение станка позволяет повысить скорость изготовления продукции для строительной индустрии, снизить цену, сроки строительства.
Особенности станка
Мы обладаем большим опытом по разработке и внедрению современных технологий в сварочное оборудование.
Созданная нашими конструкторами модель:
- имеет простую, надежную конструкцию, программируемый шаг шва;
- работает в автоматическом/ручном режиме с проверкой качества сварочных работ;
- настраивается для производства сеток любой формы (квадрат, прямоугольник, треугольник), память вмещает 120 моделей.
Станок для сварки каркасов имеет следующие конструктивные особенности:
- подвижные сварочная головка, фиксатор арматуры для поддержки заданных характеристик, высокой точности сварки;
- программируемый контроллер для оптимизации рабочего процесса, снижения простоя;
- сенсорный экран, датчики для простого ввода данных, выравнивания шаблона;
- преобразователь частоты, опоры (ролики), гидроустройства для поддержки арматурного каркаса.
Установка самостоятельно прекращает работу в случае сбоя, снижения давления защитного газа в зоне сварки.
